机床防护罩设计系统

机床防护罩设计系统结合防护罩产品特点,采用先进的ObjectARX技术开发而成。系统可自动生成多种类型防护罩的面板折弯图、肋板图、面板展开图,自动生成产品报价单。各节面板展开图按照实际尺寸1:1绘制,可直接用于激光切割机和折弯机。系统自动读取用户自行定义的最小节肋板内部结构,并自动计算其它节肋板的内部结构。

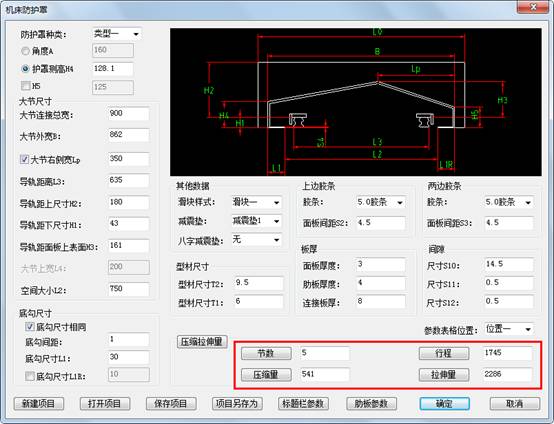

在主界面输入各参数,如护罩侧高、大节连接总宽、大节外宽、导轨距离、空间尺寸、底勾间距、底勾尺寸是否相同、面板厚度等。选择滑块样式、型材样式、减震垫、八字减震垫等。

在肋板孔数据界面中可以输入各部分的数量和间距。

在八字减震垫槽数据界面中可以输入各部分的数量和间距。

在减震垫孔数据界面中可以输入各部分的数量和间距。

在铆钉孔数据界面中可以输入各部分的数量和间距。

Ø  系统支持多种类型防护罩

Ø  自动计算压缩量、拉伸量、节数等

根据界面输入的参数、型材样式、有无减震垫等情况,自动计算压缩拉伸量。节数、行程、压缩量和拉伸量,只要已知其中的任何两个,便可求出另外两个。

Ø  图纸概貌:参数表、技术要求、肋板图、面板折弯图、面板展开图。

自动生成机床防护罩端面视图、纵向视图和A向视图,图中自动添加技术要求和参数表。

自动生成每节防护罩的面板图,标注其各尺寸。自动生成每节防护罩的肋板图,并绘制肋板图上对应的肋板孔。并根据最小节的肋板内部结构自动添加其它各节对应的肋板内部结构。自动绘制八字减震垫槽和减震垫孔,自动调整八字减震垫槽、减震垫孔和肋板孔干涉问题。自动绘制铆钉孔。

自动生成每节防护罩的面板图,标注其各尺寸,标注面板展开长度和宽度。自动生成每节防护罩的面板对应的展开图,展开图按1:1绘制,可直接用于激光切割机和折弯机。展开图自动计算折弯位置,添加折弯标记。根据肋板图孔的位置,自动在展开图上添加面板插头。

Ø  拆图:用于从已经绘制好的面板图中读取数据,生成完整的防护罩图纸。

Ø  系统平台

系统运行平台 支持AutoCAD2008、AutoCAD2009、AutoCAD2010、AutoCAD2011、 AutoCAD2012、AutoCAD2013、AutoCAD2014、AutoCAD2015、AutoCAD2016等, 32位或64位均可。

Ø  系统自定义:自定义型材、减震垫、八字减震垫和滑块等。

系统中的型材、减震垫、八字减震垫和滑块样式对应的图形和数据可以自行添加和修改。
