拓普锐电梯生产图软件详解
《拓普锐电梯生产图软件》是本公司专为电梯企业开发的电梯生产图软件系统。软件是基于SOLIDWORKS开发，使用C#开发，采用可视化操作界面，工程师只需参依据电梯客户的基本要求输入相应数据，软件就能迅速生成按真实尺寸绘制的完整、规范的生产图纸。软件内置了大量的计算功能，能够对输入的数据进行合法化检查，最大程度的减少因人为因素造成的设计错误。
拓普锐电梯生产图软件详解内容如下：
在电梯井道图绘制的过程中，不同的厂家数据是不同的，我们现在就结合林肯电梯厂的生产图软件数据为例，详细讲解《拓普锐电梯生产图软件》林肯项目的完成内容。

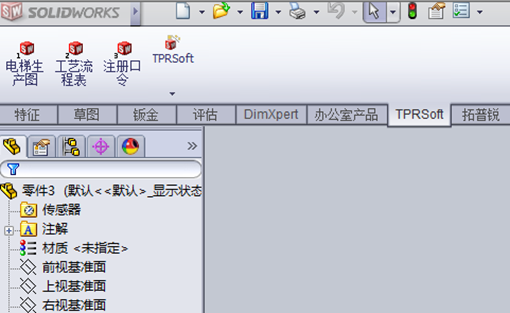

1. 《拓普锐电梯生产图软件》软件是基于SolidWorks2012以上版本开发完成，点击桌面图标，启动林肯电梯生产图系统软件后，系统自动加载到SolidWorks中生成功能图标，如下图。
2. 软件采取授权使用模式，由厂家管理员对软件的使用工程师授权。当点击电梯生产图软件功能后，会弹出如下登录名和密码，登录后即可完成画图。

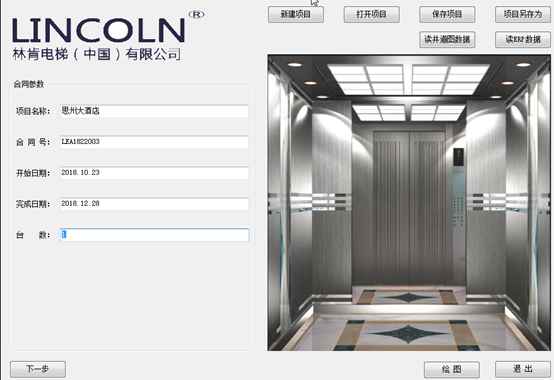

3.授权用户登录后，便弹出如下合同参数界面，用户可以输入项目名称、合同号、开始日期、完成日期、台数等信息。

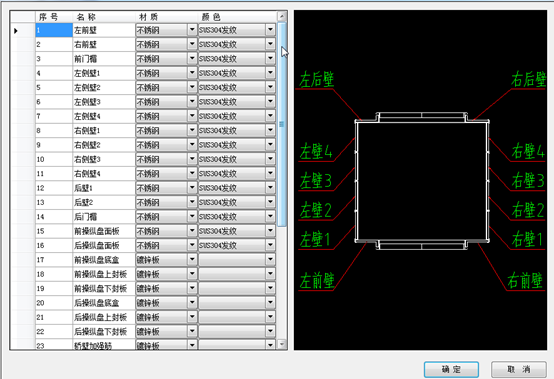

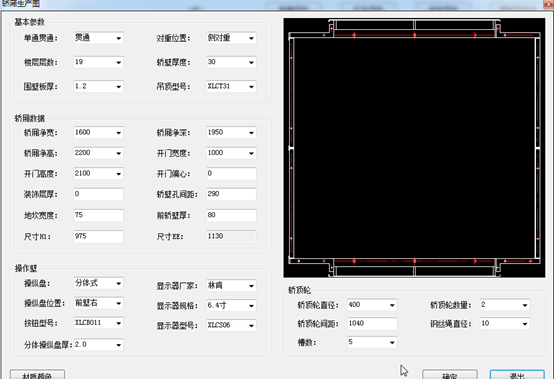

4．点击下一步或图片会弹出轿厢生产图参数界面，可以选择填入梯型、对重位置、层数、轿壁厚度、围壁板厚、吊顶型号、轿厢数据、操纵盘方式、操纵盘位置、显示设备型号、材质颜色、轿顶轮参数等，如下图。
5.项目数据的重复利用，当轿厢生产图数据输入完成后，可以点击保存项目按钮，保存项目文件，下次可以直接读取该文件生成图形，也可以直接读取井道图数据填入参数（井道图是由我司定制开发的井道图软件系统）生成图形，还可以读取现有的ERP数据，如下图。

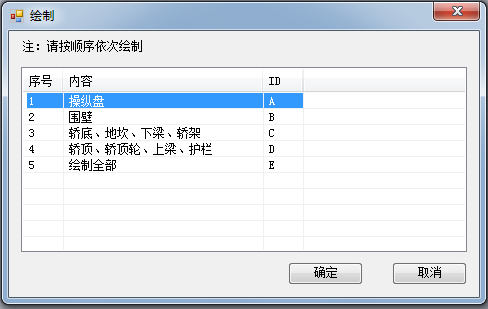

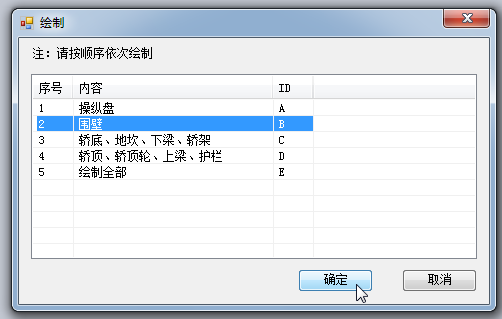

6.数据确定输入后，点击绘图按钮进入图纸类型选择界面，如下图。工程师可以根据绘图需要绘制零件级别的图纸，如操纵盘图纸生成、围壁图纸生成、轿底图纸生成、地坎图纸生成、下梁图纸生成、桥架图纸生成、轿顶图纸生成、轿顶轮图纸生成、上梁图纸生成、护栏图纸生成、或一键绘制全套图纸，完成绘图。

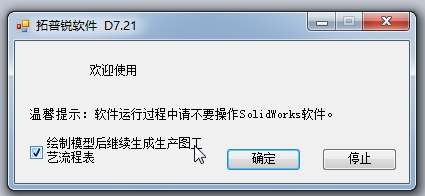

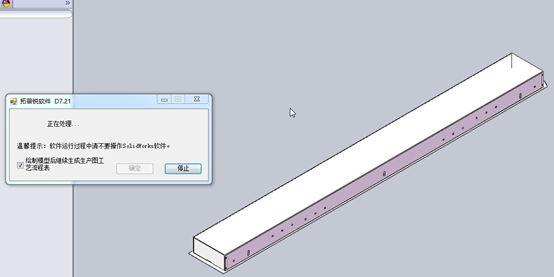

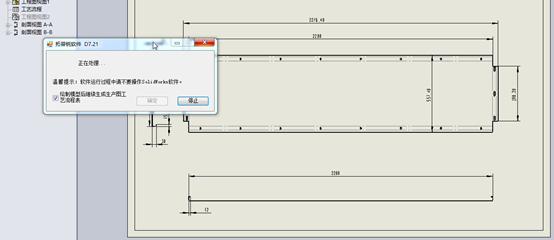

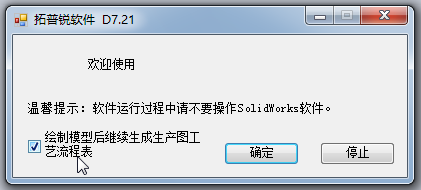

7.我们选择操纵盘图纸生成，点击确定后弹出绘制“模型后继续生成生产图工艺流程表”的选项，流程表是我们生成工程图后所需要的加工流程表，打上对勾，点击确定完成操纵盘的3D模型、展开图纸及工艺流程表的生成，如下图:

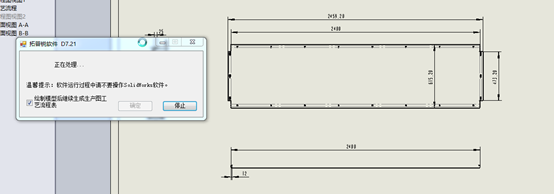

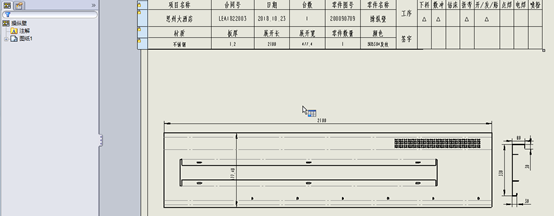

8. 我们选择围壁图纸生成，点击确定后弹出绘制“模型后继续生成生产图工艺流程表”的选项，流程表是我们生成工程图后所需要的加工流程表，打上对勾，点击确定完成围壁的3D模型、展开图纸及工艺流程表的生成，如下图：
9. 我们选择绘制全部图纸，选择绘制全部图纸选项，系统会自动生成三维总装图、零件三维模型、零件展开图、零件尺寸图、零件工艺表、生产任务单。生成完图纸后，系统提示文件放置位置，工程师可以指定自己的文件位置，系统自动创建。系统生成的展开尺寸图不但支持Solidworks格式，还可以生成AUTOCAD格式，如下图：

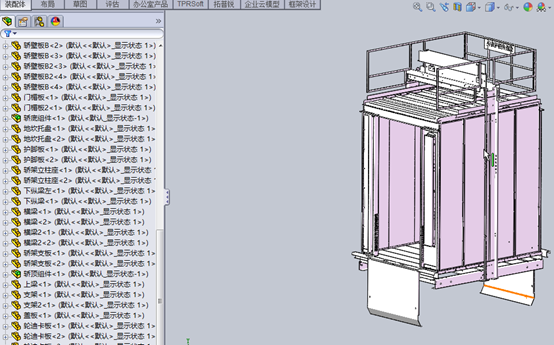

系统生成的3D三维模型

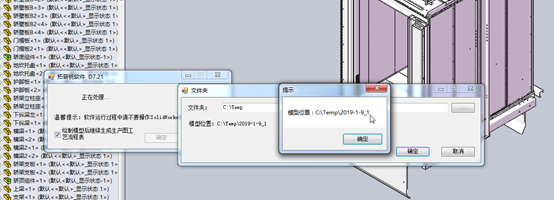

生成图形后，指定图纸保存位置

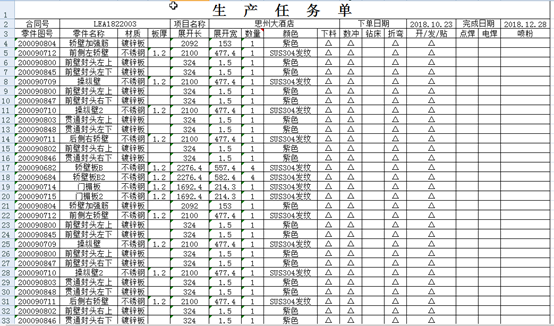

生产任务单是在EXLE表格中自动生成的，内容包括零件的材质、板厚、展开尺寸、数量、颜色、加工参数等。

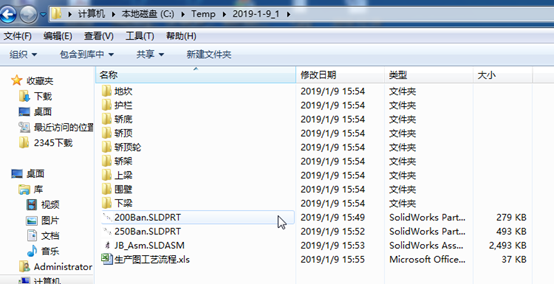

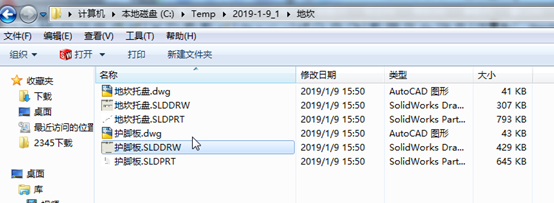

下图为在指定目录下生成的全部图纸文件。
下图为地坎文件。

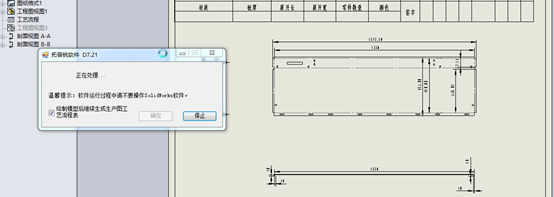

下图为轿架的图纸文件。

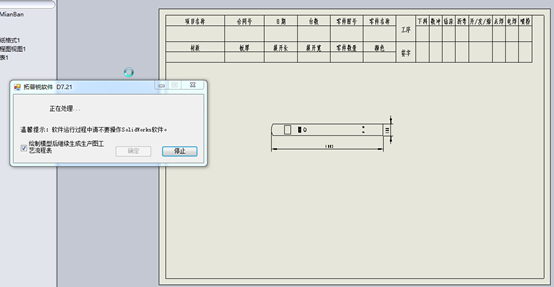

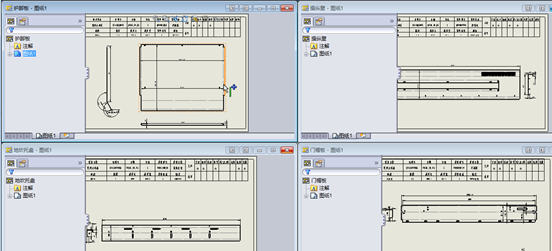

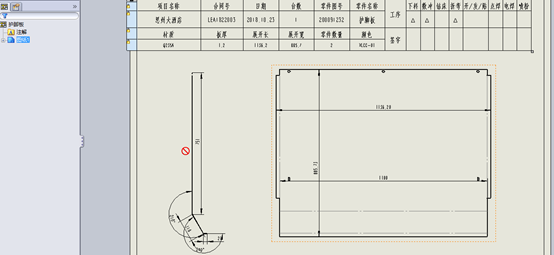

下图为护脚板、操纵臂、地坎托盘、门楣板的展开尺寸图。

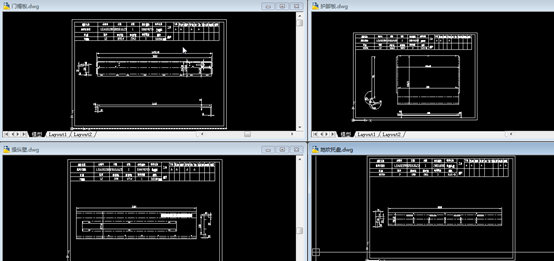

下图为自动转换成AUTOCAD格式的图形文件。
10.拓普锐生产图是完全符合客户实际生产需要的图纸，是按照厂家的加工数据生成的，不但图形生成准确快速，而且符合加工生产线的图形需要，批量高效的完成零件的加工、组装。
