拓普锐机械设计平台(集团版)

        拓普锐机械设计平台(集团版)内容主要由企业产品3D模型库、企业标准外购件3D模型库、 GB国标件3D模型库、机械设计手册数据库、产品零部件样本数据库、企业内部产品数据共享数据库、产品智能选型数据输出模块、产品零部件计算模块、非标零部件参数化设计模块、图纸批量转换与属性修改模块、企业3D软件工程图插件模块组成,拓普锐机械设计平台(集团版)为各大型企业提供的综合性设计数据共用平台,通过20年的实践,拓普锐机械设计平台(集团版)能无缝匹配到集团企业现有的网络环境,为企业工程师提供统一的数据应用。

    拓普锐机械设计平台(集团版)具体内容如下:

一、企业产品3D模型库

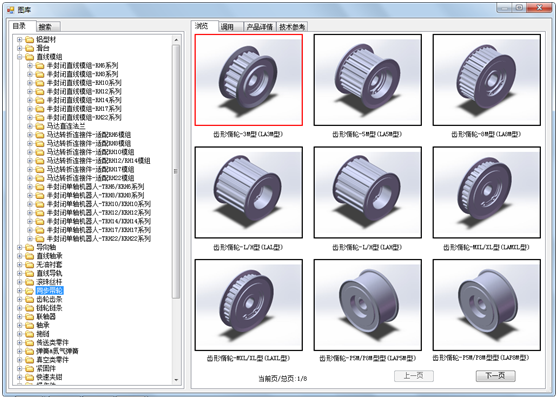

企业产品模型为企业当前生产产品的原模型,可以根据自己的实际需要直接插入到软件中,模型支持SWLIDWORSK/UGNX/PROE等数十种现有的三维软件系统,企业产品模型部分为企业自营产品,选型数据规范,并可以直接询价购买。调用界面如下:


二、企业标准外购件3D模型库,包括常用的各种非标件电机、减速器、气缸、液压缸等。

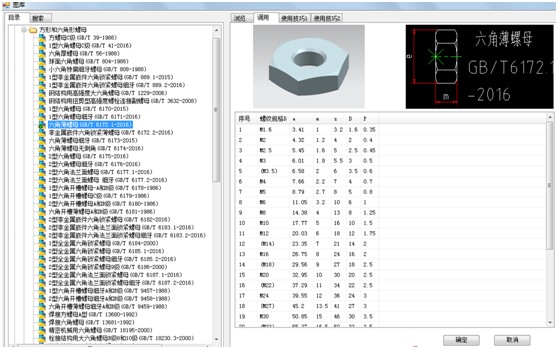

三、GB国标件3D模型库,标准件模型为原创文件,根据最新国家标准修订,调用的模型可以进行参数修改,系统会根据修改过的数据自动生成相应尺寸的模型,从插入的图形中可以提取出零件的物理属性(如名称、代号、数量、重量等),可以方便地在图中查看或标注,也可以直接将这些数据统计到明细表中,并可以将明细表数据导出到外部文件,也可以根据需要自定义属性,内容包括:轴承、轴承盖、润滑件、操作件、联轴器、弹簧、管件与管接头、型材、密封件、螺栓、螺柱、螺母、螺钉、垫圈、挡圈、销、木螺钉、自攻螺钉、铆钉、普通平键、矩形花键、渐开线花键,库中共有数十万个标准件模型数据,所有模型件都具有开放数据结构,可以添加或修改数据。如下图:



四、非标零部件参数化设计模块,根据机械传动零部件的特点,基于3D软件开发了,直齿轮、斜齿轮、多形式腹板齿轮、锥齿轮、链轮、链条、V带轮、同步带轮、蜗轮蜗杆、棘轮、槽轮、凸轮、弹簧、花键等设计模块;自动生成齿轮参数表。模型生成后用户可对模型进行修改,如下图



五、机械设计手册数据库,该部分依据最新的国家标准、行业标准、企业标准、美国标准(ANSI)、德国标准(DIN)、日本标准(JIS)、法国标准(NF)、英国标准(BS)以及其他相关专业手册开发而成, 涵盖传统机械设计手册五册内容。数据内容比传统的机械设计手册查看专业、内容更丰富,并且可以实时更新,可直接从网上下载更新包。还可以将本单位多年积累的大量数据添加进来。在企业的内部网络上运行时,工程技术人员查询数据便捷、准确,可大大提高工作效率。出差时可以安装在笔记本电脑中使用,可随时随地开展工作,不受工作场所的限制。工程技术人员摆脱了厚重的手册和各种版本的标准,是企业信息化建设的基础数据。

产品零部件样本数据库,该部分数据是我们与行业知名的企业合作编制而成,运用企业多年的设计、选型、生成及实际应用为基础,将大量的数据编入拓普锐机械设计手册电子版,为行业数据应用的首选,参与编写的企业包括:东莞上隆公司、宁波胜景公司、浙江三环、上海普联力量等行业知名企业。拓普锐机械设计手册电子版收录了大量企业的产品选型数据,数据都是企业最新产品应用,能及时快捷的解决工程师对企业产品的数据需求问题。

七、产品智能选型数据输出模块,包括减速机、电机、轴承、弹簧等常用件的选型计算。



八、产品零部件计算模块,

该部分依据齿轮设计手册、机械设计手册、国家标准计算数据等大量的专业资料,提供了全新、全面的机械工程设计计算模块。在应用时,软件提供了计算所需的表格、曲线及其他已知条件,所需参数全部确定后可以按专业要求生成所需的各种计算结果。这将确保设计的科学性、合理性,将会对企业提高产品质量、降低生产成本带来很大的帮助。

软件中的每一计算模块都可以生成一份完整的计算说明书,详细描述整个计算过程,可以以此校核每一步的计算,用来判断计算是否满足设计要求。

该部分还提供了通用计算公式管理器,其中提供了大量工程设计必须的计算公式(如:常用几何体的面积、体积及重心),也可以添加新的计算公式,可以编辑已有计算公式。


九、图纸批量转换与属性修改模块,批量处理功能模块,该部分包括了批量导出dwg、批量设置密度、批量stpx_t、批量x_tsw、批量装配转xt、批量零件转xt、批量satxt、批量保存pdf等。

十、企业3D软件工程图插件模块组成,包括工程图常用的直观便捷的粗糙度、形位公差、基准、公差配合、焊接、倒角、锥度、斜度、标高、弧长、引线、公差配合、技术要求、图框、标题栏、序号明细表等标注功能




十一、拓普锐机械设计平台(集团版)不但包含了拓普锐三维CAD所有的内容,还包括拓普锐机械设计手册的全部内容。如三维CAD重点轴类零件设计、自动装配模块、GB型材库、二维码自动添加、等设计工具。





二、企业产品数据共享平台CAD2688200G的数据免费共享(http://www.cad2688.com/

企业产品数据共享平台CAD2688网为制造业企业产品数据共享平台、企业产品模型数据下载收录网。CAD2688网采用产品分类方式,建立不同行业产品数据下载站,收录企业产品3D模型、CAD图纸、企业产品样本、企业产品操作教学课件、企业产品对外服务等数据,运用免费下载的服务方式,让有需要的企业、个人及团体下载所需要的产品数据,用户可以根据自己的需要免费注册。企业产品数据共享平台CAD2688200G的数据免费共享。
